Chủ đề đầu vào: M30x1.5
Chủ đề đầu ra: G1/8x28
Chủ đề kết nối đo: M10x1x12.5
Chủ đề ống nhúng: M16x1.5
Đầu vòi phun tường bên là một thiết bị phun nước tự động được thiết kế đặc biệt để lắp đặt trên hoặc gần các bức tường bên ngoài của các tòa nhà. Chúng chủ yếu được sử dụng để phun sương nước mịn hoặc các tác nhân dập tắt lửa cụ thể để kiểm soát và dập tắt các nguồn lửa. So với vòi phun nước gắn trên trần truyền thống, đầu phun nước tường bên có thể bao phủ các khu vực khó bảo vệ với các vòi phun truyền thống do vị trí lắp đặt đặc biệt và phương pháp phun. Chúng đặc biệt phù hợp cho những nơi đặc biệt như xây dựng tường bên ngoài, hành lang và không gian hẹp.
Loại vòi phun nước này thường bao gồm các thành phần cốt lõi như vòi phun, mạng ống, thiết bị điều khiển và cơ chế kích hoạt. Thiết kế hệ thống có tính đến các yêu cầu đặc biệt của môi trường ngoài trời và có các đặc tính chống gió, chống bụi và chống thời tiết. Khi nhiệt độ môi trường đạt đến giá trị đặt trước hoặc tín hiệu lửa được phát hiện, đầu phun nước sẽ tự động bắt đầu và phun nước hoặc các tác nhân chữa cháy ở một góc cụ thể và phạm vi để tạo thành một "rèm nước" hoặc "rào cản chống cháy" để ngăn chặn sự lan truyền của lửa.
Nguyên tắc làm việc của vòi phun nước phụ dựa trên cơ chế kích hoạt tín hiệu nhiệt độ hoặc tín hiệu điện tử và quá trình làm việc của nó có thể được chia thành ba giai đoạn: chế độ chờ, kích hoạt và phun.

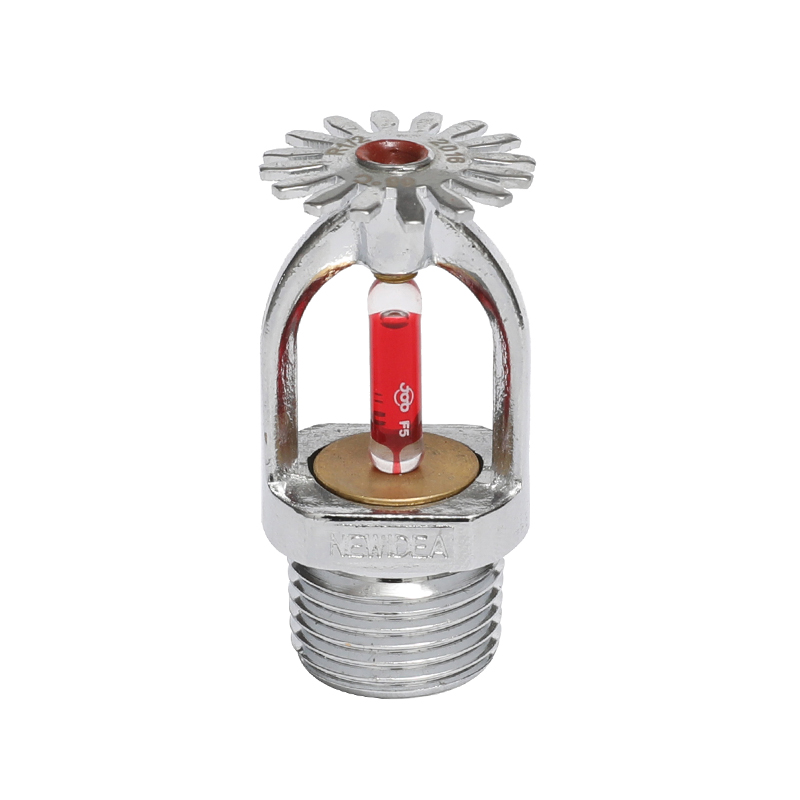

Ở trạng thái chờ, vòi phun nước ở trạng thái đóng bình thường và áp suất bên trong được cân bằng. Các vòi phun cảm nhận nhiệt độ dựa vào các nhiệt điện nhiệt (thường là những quả bóng thủy tinh hoặc kim loại có thể fusa) để cảm nhận sự thay đổi nhiệt độ môi trường; trong khi các vòi phun được điều khiển bằng điện tử được kích hoạt bởi các tín hiệu điện được gửi bởi hệ thống báo cháy. Khi một đám cháy xảy ra ở khu vực được bảo vệ và nhiệt độ môi trường tăng lên ngưỡng đặt, nhiệt điện trở sẽ bị phá vỡ hoặc biến dạng, giải phóng cơ chế niêm phong bên trong. Đối với loại được điều khiển bằng điện tử, van điện từ mở ra sau khi nhận được tín hiệu lệnh từ trung tâm điều khiển.
Sau khi cơ chế niêm phong được giải phóng, nước áp lực hoặc chất chữa cháy trong đường ống nhanh chóng được phun ra qua vòi phun. Thiết kế đặc biệt của vòi phun nước bên làm cho nó phun trong một hình nón hình quạt hoặc góc rộng, thay vì sự phân bố tròn của các vòi phun nước truyền thống. Mô hình phun này có thể tạo thành một rèm nước liên tục với diện tích bao phủ lớn và phân bố đồng đều, đặc biệt phù hợp để bảo vệ các bề mặt và khu vực thẳng đứng trong một khoảng cách nhất định.
Góc phun của vòi thường nằm trong khoảng 90 ° -120 ° và thiết kế cụ thể được xác định theo chiều cao lắp đặt và phạm vi bảo vệ. Áp suất làm việc thường là 0,1-0,5MPa và hệ số dòng chảy nằm trong phạm vi 80-115L/phút/bar¹/². Các thông số này cùng xác định bán kính bảo vệ hiệu quả và hiệu quả dập tắt lửa của vòi phun.
Vòi phun nước bên có nhiều tính năng sản phẩm độc đáo, khiến chúng chiếm một vị trí quan trọng trong lĩnh vực xây dựng phòng cháy chữa cháy:
Khả năng bảo hiểm lớn: Thông qua thiết kế vòi phun được tối ưu hóa, một vòi phun duy nhất có thể bảo vệ một khu vực rộng và khoảng cách lắp đặt lớn hơn đáng kể so với các vòi phun nước truyền thống, làm giảm tổng số vòi phun nước được sử dụng trong hệ thống.
Thiết kế phun định hướng: Chế độ phun hình quạt độc đáo có thể kiểm soát chính xác hướng phun, tránh lãng phí tài nguyên nước ở các khu vực không được bảo vệ và giảm tác động của các yếu tố như gió đối với hiệu ứng phun.
Cơ chế phản ứng nhanh: Việc sử dụng các cảm biến nhiệt hoặc cảm biến điện tử có độ nhạy cao có thời gian đáp ứng ngắn, có thể can thiệp kịp thời vào giai đoạn đầu của đám cháy và cải thiện đáng kể tốc độ thành công của việc dập tắt lửa.
Bảo trì dễ dàng: Thiết kế mô -đun cho phép các thành phần chính được thay thế riêng biệt và hầu hết các mô hình được trang bị các giao diện thử nghiệm để kiểm tra và bảo trì thường xuyên.
Hiệu suất độc đáo của vòi phun nước bên làm cho nó không thể thay thế trong nhiều trường hợp ——
Bảo vệ tường bên ngoài của các tòa nhà cao tầng: Ngăn chặn các đám cháy bên ngoài lan lên trên qua các cửa sổ hoặc vật liệu tường bên ngoài, tạo thành một hàng rào lửa dọc.
Bảo vệ tòa nhà lịch sử: Cung cấp phòng cháy chữa cháy mà không phá hủy cấu trúc tòa nhà ban đầu và tính thẩm mỹ, đặc biệt phù hợp với các tòa nhà di tích văn hóa nơi các hệ thống phun nước truyền thống không thể được lắp đặt.
Bãi đậu xe và nhà để xe: Bảo vệ phương tiện và cấu trúc tòa nhà, và phun góc rộng bao gồm nhiều chỗ đậu xe.
Cơ sở công nghiệp: Được sử dụng để bảo vệ các bức tường bên ngoài của thiết bị, khu vực xe tăng, băng tải và các khu vực khác khó bao phủ đầy đủ với các vòi phun nước truyền thống.
Các khu vực nguy hiểm đặc biệt: chẳng hạn như các trạm biến áp, môi trường thiết bị hóa học xung quanh, vv, có thể được lấp đầy với các tác nhân dập tắt lửa để cung cấp sự bảo vệ chuyên nghiệp.
Lựa chọn vị trí cài đặt:
Tránh lỗ thông hơi, thiết bị xả khói và các vị trí khác có thể ảnh hưởng đến hiệu ứng phun
Chiều cao cài đặt cần được tính toán chính xác dựa trên góc phun và phạm vi bảo vệ, thường là 0,3-1,2 mét
Khoảng cách giữa các vòi phun liền kề phải đảm bảo rằng phạm vi phun có sự chồng chéo thích hợp (khoảng 10-15%)
Cân nhắc thiết kế hệ thống:
Tính toán thủy lực phải tính đến tác động của chiều dài đường ống và thay đổi độ cao đối với áp suất làm việc
Các biện pháp chống đông như hệ thống khô hoặc thêm chất chống đông nên được xem xét ở các khu vực lạnh
Bộ lọc phải được trang bị trong các khu vực có nước cứng để ngăn chặn vòi phun
Yêu cầu bảo trì hàng ngày:
Kiểm tra xem vòi phun có bị tắc, bị ăn mòn hay bị hư hỏng cơ học mỗi quý không
Thực hiện một bài kiểm tra toàn diện ít nhất một lần một năm, bao gồm xác minh mô hình phun và phun
Thường xuyên kiểm tra trạng thái chức năng của van điều khiển và thiết bị báo động
Sử dụng các hạn chế:
Không phù hợp để bảo vệ khu vực trần (cần được sử dụng với vòi phun trần)
Môi trường gió mạnh có thể ảnh hưởng đến hiệu ứng phun và các biện pháp kính chắn gió hoặc điều chỉnh các thông số lắp đặt cần được xem xét
Các mô hình đặc biệt được yêu cầu cho môi trường nhiệt độ khắc nghiệt (dưới -20 ° C hoặc trên 80 ° C)
